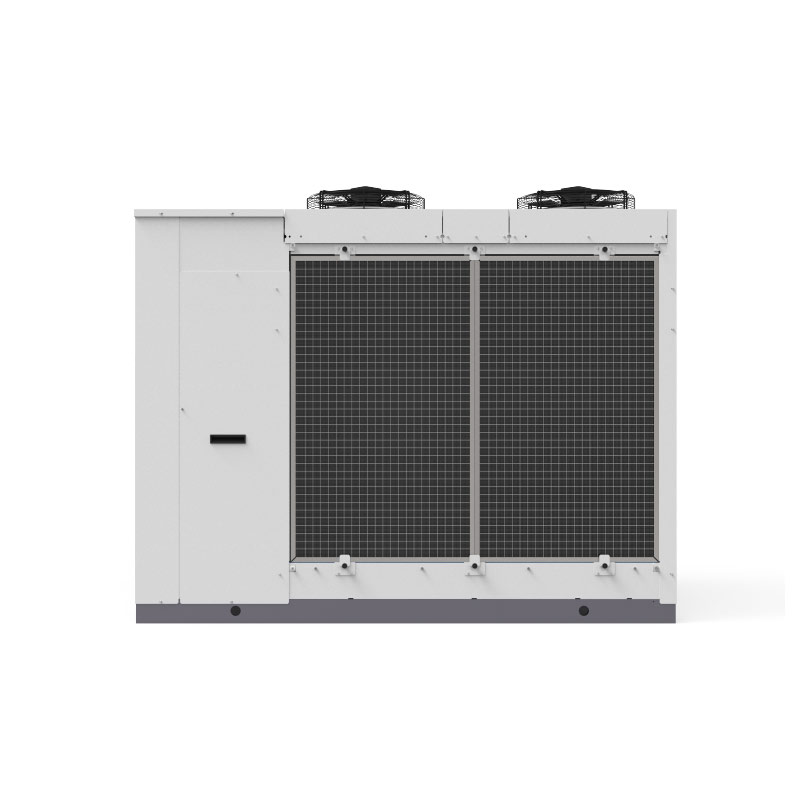

Chiller Modular Trifásico SERIE CS-BA - Imagen 2
Chiller Modular Trifásico SERIE CS-BA - Imagen 3

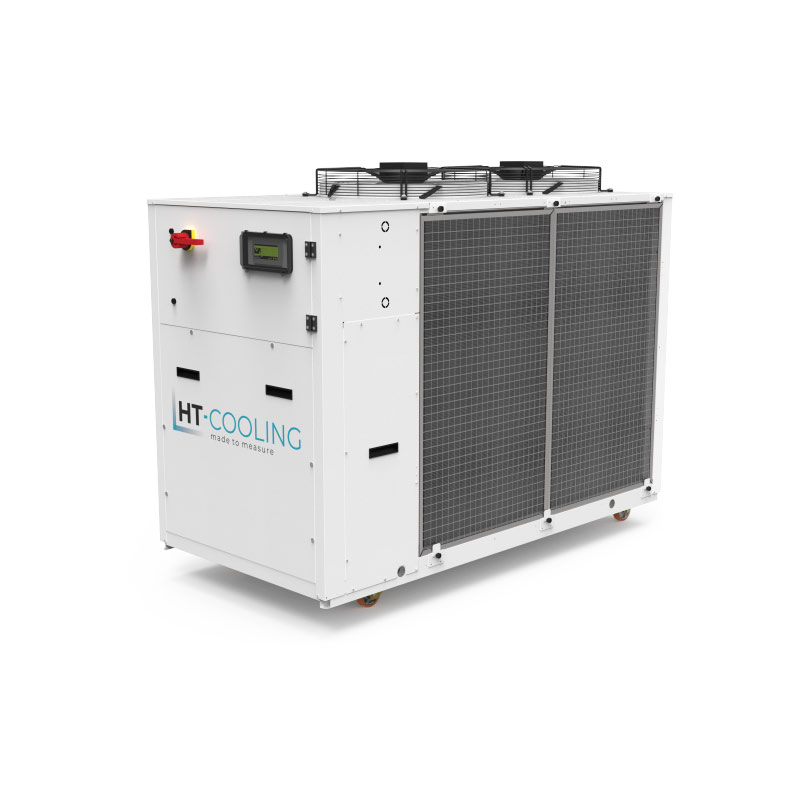

Chiller Modular Trifásico SERIE CS-BA - Imagen 4

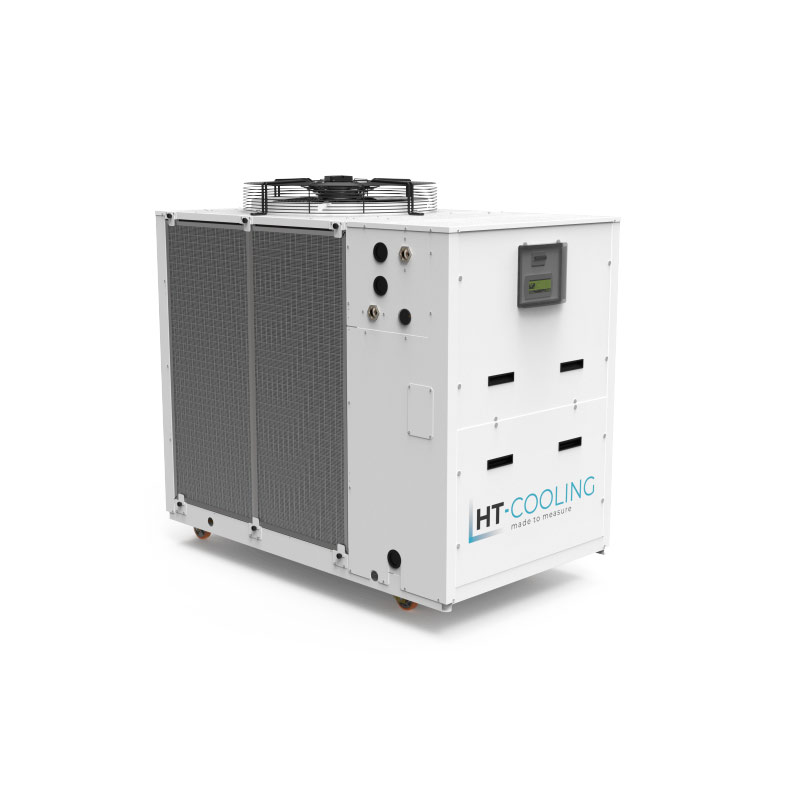

Chiller Modular Trifásico SERIE CS-BA

Chiller Modular Trifásico SERIE CS-BA

Chiller modular trifásico de origen italiano, diseñado específicamente para procesos industriales. Condensado por aire, tipo de refrigerante r410a, de alto factor de eficiencia energética (eer) ,ademas de dimensiones pequeñas para optimizar espacios

Categorías: , , , , Marca:

Descripción

Chiller Modular Trifásico SERIE CS-BA

CHILLER MODULAR TRIFÁSICO DE ORIGEN ITALIANO, DISEÑADO ESPECÍFICAMENTE PARA PROCESOS INDUSTRIALES.

      • CONDENSADO POR AIRE
      • TIPO DE REFRIGERANTE R410A
      • ALTO FACTOR DE EFICIENCIA ENERGÉTICA (EER)
      • DIMENSIONES PEQUEÑAS PARA OPTIMIZAR ESPACIOS
      • CAPACIDAD 20 A 112 kW





Datos técnicos Chiller Modular Trifásico SERIE CS-BA .



Enfriadora de agua condensada por aire monobloque para instalación exterior compuesta principalmente por:

ESTRUCTURA: Carpintería de chapa cincada y barnizada con polvos finos de poliéster para ambientes exteriores (Color RAL9002) para ofrecer una estética agradable, así como una eficaz resistencia a los agentes corrosivos. Los sistemas de fijación han sido realizados con materiales inoxidables de acero al carbono, con tratamiento superficial de pasivación. El compartimiento del compresor está completamente cerrado y es accesible por los 3 lados gracias al fácil desmontaje de las tapas móviles que simplifican mucho todas las operaciones de mantenimiento y control.



COMPRESORES: Tipo scroll, conectados en paralelo en el mismo circuito frigorífico e insertados en un compartimiento aislado acústicamente, completos con protección térmica interna de los devanados e instalados sobre especiales soportes antivibratorios.



CONDENSADOR DE CALOR DE PAQUETE CON ALETAS:
– Las unidades desde 20 kW hasta 30 kW están equipadas con tubos de cobre de 8 mm de diámetro y aletas de aluminio, de generosas dimensiones. El uso de intercambiadores de calor de paquete de aletas con tubo de 8 mm de diámetro reduce las caídas de presión en el lado del aire, mejorando significativamente los niveles de ruido de las unidades.
– Los modelos desde 45 kW hasta 120 kW de refrigeración incluyen de serie condensadores microchannel que reducen hasta un 30% la carga del refrigerante.



INTERCAMBIADOR DE CALOR DE PLACAS: Todas las tallas de chiller de la serie CS-BA vienen equipadas con un Intercambiador de placas soldadas en acero inoxidable y optimizado para su uso con refrigerante R410A.



Circuito Hidráulico de Chiller Modular Trifásico SERIE CS-BA

– Filtro mecánico «Y» suministrado de serie en todas las versiones para proteger el evaporador.
– Manómetro de agua
– Depósito agua
– Bomba de proceso
– Válvula automática de descarga aire.
– Presostato diferencial de agua y sonda de temperatura del agua de salida con función de termostato antihielo.
– Válvula de seguridad
– Válvula de drenaje

Circuito refrigerante de Chiller Modular Trifásico SERIE CS-BA

– Filtro deshidratador.
– Indicador de caudal con indicador de humedad.
– Válvula termostática con ecualización externa y función MOP integrada.
– Presostatos de alta y baja presión.
– Válvula de seguridad.
– Válvulas Schrader para inspección y/o mantenimiento.
– Manómetros de presión de refrigerante.

GRUPO DE VENTILACIÓN: Electroventilador con motor de rotor externo de 6 polos ensamblado directamente al ventilador axial, con protección térmica interna en el devanado, equipado con rejilla de protección de seguridad y estructura de soporte propia.

El ventilador está alojado en una boquilla especial cuyo perfil permite optimizar el rendimiento del aire.

CUADRO ELÉCTRICO: Cuadro eléctrico realizado y cableado en conformidad con la directiva CEE 73/23 y la directiva 89/336 de compatibilidad con sus normas asociadas. Realizado con chapa y protegido posteriormente por los paneles perimetrales de la máquina.

CONTROL ELECTRÓNICO POR MICROPROCESADOR: El control electrónico permite la completa gestión de las unidades CSBA y es de fácil acceso a través de una tapa de policarbonato con grado de protección IP65. El control básico está provisto de protocolo  MODBUS.



  • Funciones principales:
  • Control de la temperatura de entrada del agua al evaporador.
  • Gestión completa de las alarmas
  • Conectable a línea serial RS485 para supervisión/teleasistencia

Dispositivos controlados:

  • Compresor
  • Ventiladores
  • Bomba de circulación del agua
  • Resistencias antihielo (opcionales)
  • Relé de señalización de alarmas
  • Flotador del tanque
  • Electroválvula para carga de agua
