Descripción

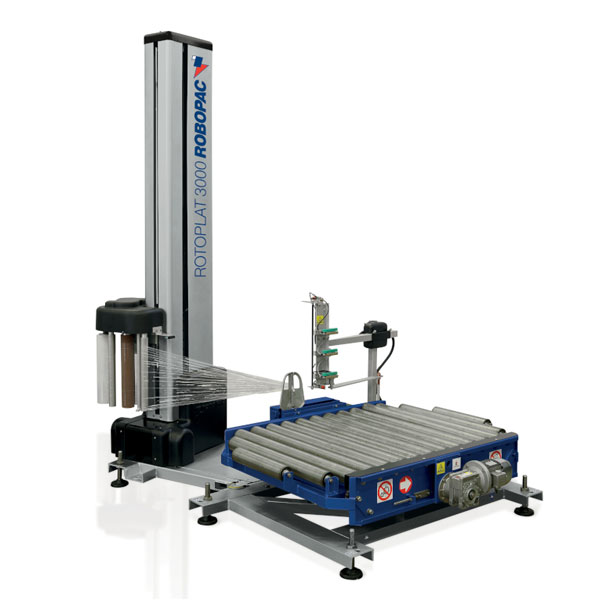

Mesa Giratoria ROTOPLAT 3000HD
Enfardadora automática con mesa giratoria para film estirable
Máquina enfardadora automática con mesa giratoria para estabilizar cargas paletizadas.
La envolvedora Rotoplat 3000 HD se caracteriza por rápida instalación, poco espacio ocupado para el transporte, la alta capacidad productiva y la prolongada autonomía operativa que la convierten en la solución ideal para quiénes necesitan un fin de línea eficaz, fiable y con costes bajos de inversión.
| Código | ROTOPLAT 3000HD |
| Dimensiones mín.- máx. Palet (*) | 600×800 – 1000×1200 mm |
| Altura máxima del palet | 2000 |
| Capacidad productiva | 40 Palet/h |
| Carro de pre-estirado estándar | PGSM: un solo motor, pre-estirado fijo, kits opcionales para diferentes ratios de pre-estiro |
| Carro de pre-estirado opcional | PGSA: doble motor independiente, pre-estirado variable |
| Pre-estirado suministrado | 150% – 208% – 245% |
| Tensión de alimentación | 400 ± 5% V |
| Frecuencia de alimentación | 50 / 60 ± 1% Hz |
| Tensión de alimentación | 400 ± 5% V |
| Presión del aire comprimido | 6 ± 1 Bar |
| Altura bobina film | 500 (Estándar) – 750 (Opcional) mm |
| Diámetro máx. de la bobina | 250 mm |
| Altura cartón de la bobina | 510 mm |
| Espesor del film que se puede trabajar (***) | 17 – 30 μm |
| Espesor del film TOP | 40 – 100 μm |
Carro PGSM
Carro de pre estirado con motor simple que permite estirar el film estirable con valores fijos de hasta el 340% y aplicar hasta 12 valores de fuerza de depósito del film en el palet.
Están disponibles kits opcionales para pre estirados diferentes del estándar.
La compensación de la fuerza de depósito en el palet se gestiona con un sistema analógico.
El carro se puede equipar con bobina de h. 500 mm – 20” (ESTÁND) o con la opcional h. 750 mm – 30».
Carro PGSA
Carro de pre estirado con motor doble independiente que permite estirar el film estirable desde el panel de control, con rango 150%-400% y con sistema de control con inversor.
Es posible aplicar hasta 12 valores de fuerza de depósito del film en el palet.
El carro se puede equipar con bobina h. 500 mm – 20” (ESTÁND) o con la opcional h. 750 mm – 30».
La compensación de la fuerza de depósito en el palet se gestiona con un sistema reactivo basado en la CUBE TECHNOLOGY Level 1.
PINZAS CON PUNTAS INCLINABLES
Pinza estándar con sistema de corte de film con filo caliente.
Disponible incluso en versión con doble accionamiento para el movimiento independiente de los das dos pinzas, ideal para el palet de dimensiones variables.
SOLDADOR DE PLACAS CALIENTES
Dispositivo con placas calientes para fijar la solapa final del film durante la envoltura a la espira precedente.
El film se corta mediante hilo caliente.
Las placas soldadoras están fijadas sobre muelles para adaptarse a la superficie del producto y el tiempo de soldadura puede configurarse con el panel de control.
PINZAS CON RESORTE
Sistema opcional para retirar con pinzas, corte y soldadura de film que se produce sin contacto con el producto.
El dispositivo trabaja mediante muelle de discos de nailon (Patentado ROBOPAC SISTEMI) con reducción proporcional de la tira de film y lleva dispositivo de soplo de aire para devolver en el interior de la envoltura la solapa inicial del film.
El dispositivo está pensado específicamente para garantizar una acabado perfecto de la solapa final del film con soldadura por impulso controlado con sistema electrónico en espesor constante de film.
La soldadura final del film se realiza en un contraste mecánico evitando absolutamente el contacto directo con el producto.
PINZA CON RESORTE DE MOVIMIENTO HORIZONTAL
SISTEMA OPCIONAL PARA PALET DE VARIOS TAMAÑOS
Grupo pinza-corte-soldadura con resorte opcional mediante traslación horizontal de 150 mm como máx. para asegurar una acabado perfecto del palet.
OPCIONES PRINCIPALES DE LA MESA GIRATORIA
PRENSADOR VERTICAL
Sistema de retención del palet durante la envoltura se puede usar con los sistemas de cobertura superior (Top Inside / Top Outside) o en presencia de cargas muy inestables.
Disponible en las versiones con movimiento mecánico mediante sistema con pantógrafo o con accionamiento neumático.
PRENSADOR DE PANTÓGRAFO
SISTEMA DE RETENCIÓN CON PANTÓGRAFO
Prensador con pantógrafo para estabilizar el producto mientras se envuelve.
El movimiento de subida se consigue mediante un cilindro neumático mientras que la bajada se produce por gravedad.
El incremento de las dimensiones ocupadas después de adoptar este opcional, son reducidos.
Máxima diferencia de altura de palet (máx.-min.) con prensador con pantógrafo = 1750 mm
PRENSADOR NEUMÁTICO
PRENSADOR NEUMÁTICO VERTICAL
En el prensador neumático el movimiento de subida/bajada se obtiene mediante un cilindro neumático antirotación.
Las dimensiones de la máquina que usan el prensador neumático son proporcionales a la carrera del mismo.
TOP COBER
Sistema automático para la cobertura de la superficie superior del palet.
Preparación y corte del film se realizan durante el ciclo de envoltura reduciendo al mínimo los tiempos de parada máquina para colocar la hoja; la capacidad productiva permanece casi inalterada.
Estructura de soporte independiente, por lo tanto,puede instalarse fácilmente en líneas de envoltura existenti.
TOP OUTSIDE
DISPOSITIVO DE COBERTURA INDEPENDIENTE
Dispositivo con estructura independiente de cobertura superior del palet para proteger del polvo.
La cobertura de la cara superior del palet se realiza con el palet en movimiento.
La bobina de cobertura está colocada de forma ortogonal a la dirección de los palets.
El dispositivo lleva instalación eléctrica incorporada con la envolvedora y se coloca sobre un transportador de rodillos de entrada independiente.
Disponible para facilitar el cambio de la bobina un sistema de polipasto opcional que se conecta a la estructura de la top.
RETENCIÓN DE TIRA
Sistema opcional para reducir la tira de film a una «cuerda» y asegurar una eficaz estabilización de la carga.
MESA CON CADENAS
Para cargas con palet de listones de fondo transversales a la dirección de avance, está disponible la mesa de transporte con cadena.
Disponible mesa con transportes con catenaria de 3, 4 o 5 vías.
