Descripción

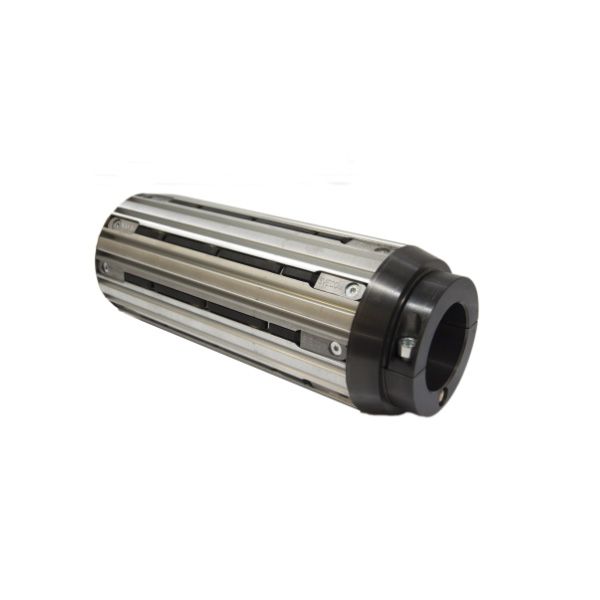

Cabezal de pruebas neumáticas expandibles 740PL
La cabeza mod. 740 / PL es adecuado para enrollar y desenrollar con un núcleo donde se requiere un centrado perfecto de la bobina.
El cuerpo de la cabeza puede ser de aleación ligera o de acero, mientras que los elementos expansibles (tiras) están hechos de material plástico, acero, aluminio, caucho de alta resistencia, según las aplicaciones.

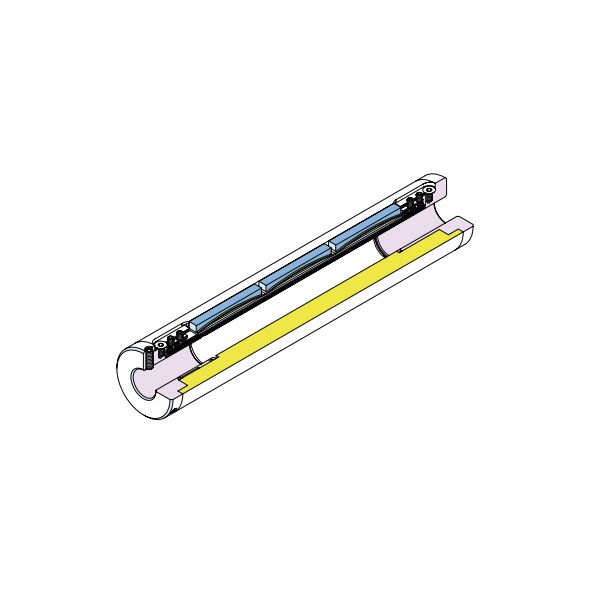

Está disponible con brida lateral para montaje en voladizo en bobinadoras – desenrolladores, o con orificio pasante para montaje en varillas de carga. La expansión se obtiene mediante un sistema de cámaras de aire alojadas en las ranuras apropiadas, debajo de cada cabezal expandible.
Cada cámara de aire ejerce una presión constante obteniendo un buen efecto de centrado en el núcleo.
Para lograr un mayor rendimiento en términos de flujo y par motor como el número de tiras en la circunferencia se puede aumentar, así como, tres o más cabezas se puede conectar en serie y alimentado por una válvula de inflado solo.
Los tamaños estándar disponibles para este modelo se enumeran en la tarjeta para descargar, pero otros tamaños están disponibles ha pedido.
Descripción Técnica
| Capacidad | |||
| Diámetro del núcleo | 70 a 600 mm. | ||
| Longitud de la cabeza | 250 mm. sobre | ||
| Expansión | 8 mm. | ||
| Ejercicio de presión min. | 5 bar (recomendado) 6 bar | ||
* Datos técnicos indicativos para los diámetros más utilizados. Póngase en contacto con los distribuidores de SVECOM para solicitudes no estándar.
